V jednotlivých příkladech z předmětů Technologie, Strojnictví a Technické dokumentace zopakujete probrané učivo 1. a 2. ročníku.
Řešení nebude k dispozici na webu, pošlete na adresu kabrtova@sosvel.cz, nebo doneste ke kontrole ve škole.
Pro lepší orientaci výsledky označte číslem příkladu.
VÁNOČNÍ PRÁZDNINY - DOBROVOLNÉ PŘÍKLADY K OPAKOVÁNÍ

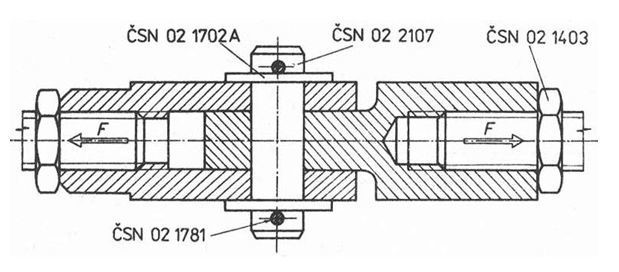

1.A Do sešitu TD narýsuj TÁHLO bez kót, tabulku kusovníku + vyplň podle norem

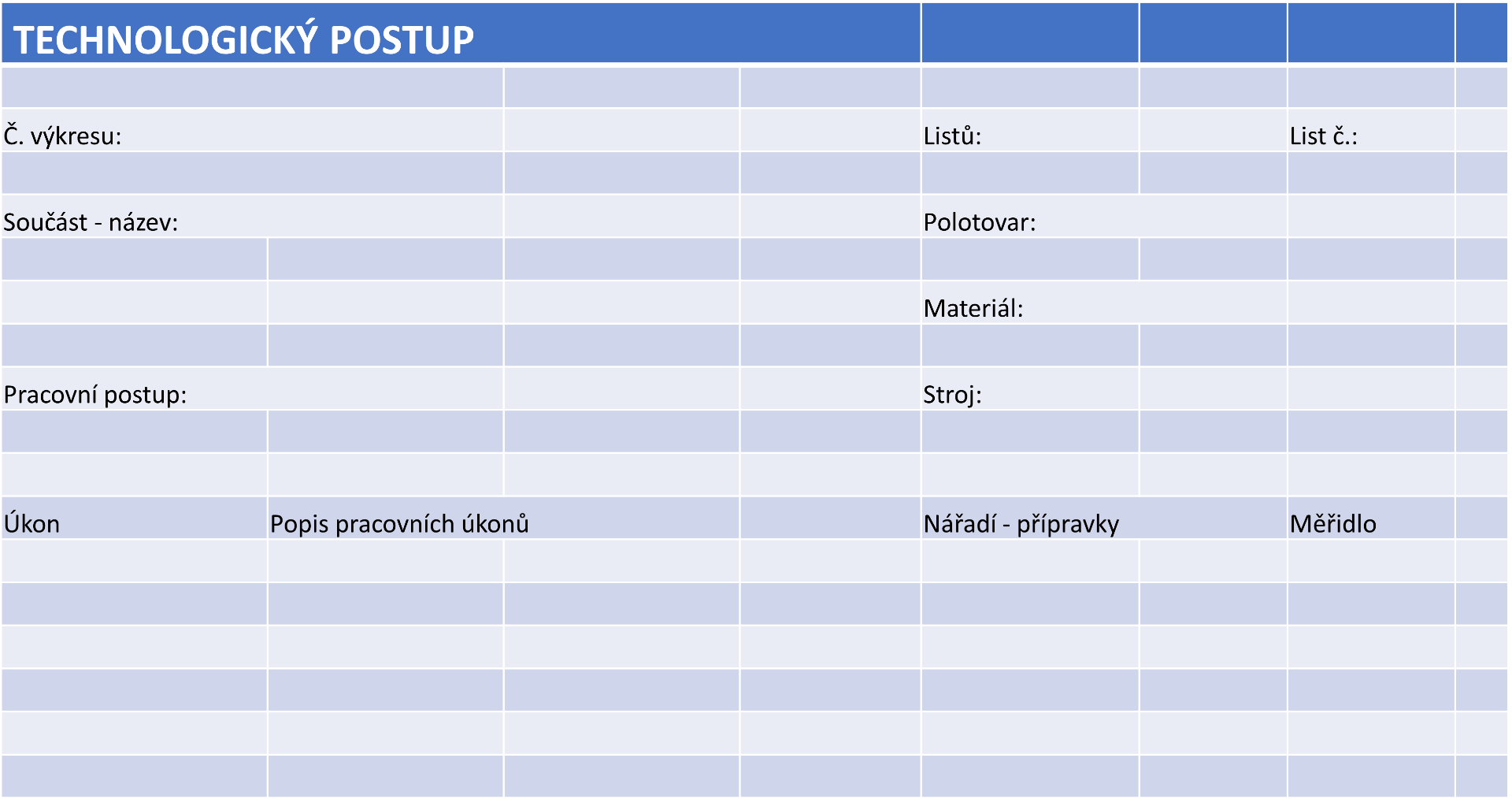

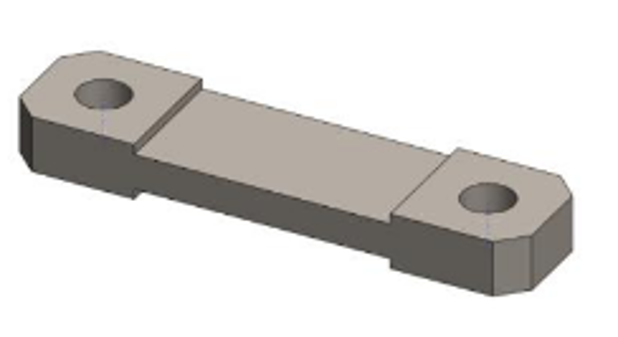

2.A Do sešitu TD na pravou stranu narýsuj PÁKU včetně kót; na levou stranu vypracuj technologický postup, pro nástroje vytvoř samostatnou tabulku - název, rozměr, norma

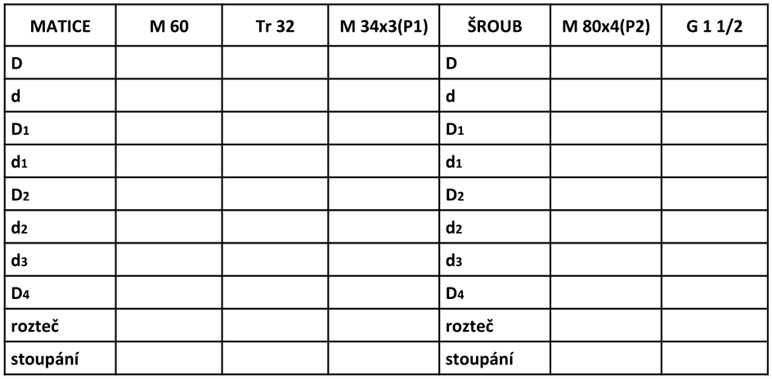

3A Překresli a doplň tabulku ŠROUBŮ A MATIC
Pro opakování můžete použít i cvičení 1 - 3 z podzimního opakování
a pro doplnění známek
1. cvičení - TD, Te
Narýsujte

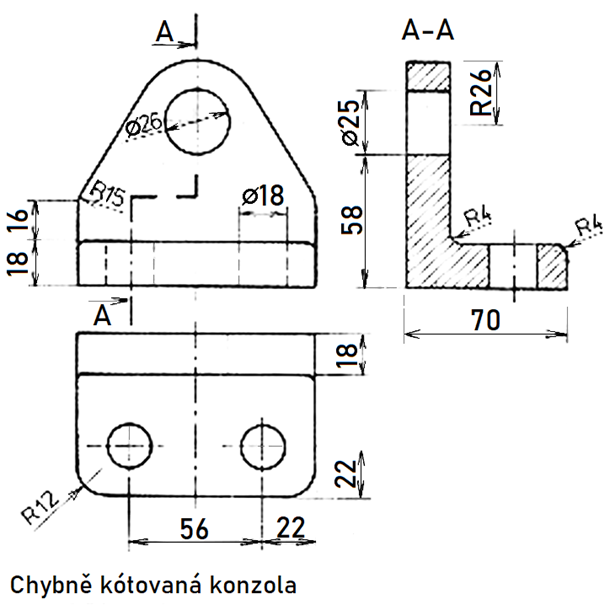

součást jako výrobní výkres, opravte kótování. Materiál 422425. Vrtané otvory v toleranci H8.
2. cvičení - TE

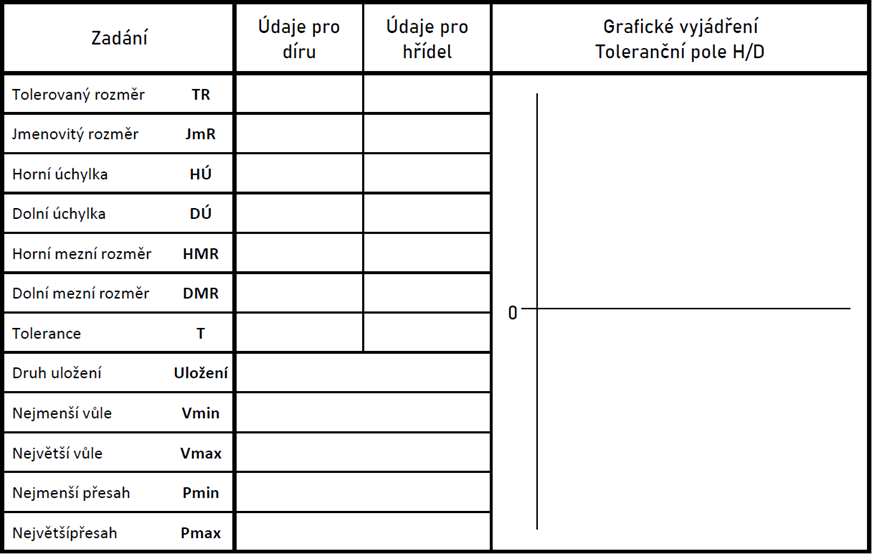

Do tabulky doplňte hodnoty pro rozměr:
A) Ø 18 N8/e6 B) Ø 10 H6/g5 C) Ø 50 JS16/u8 D) Ø 25 P7/h5
B) označ doporučené tolerance, vysvětli pojem "jednotná hřídel"
Doporučuji vytvořit v excelu tabulku.
3. cvičení - sešit TD

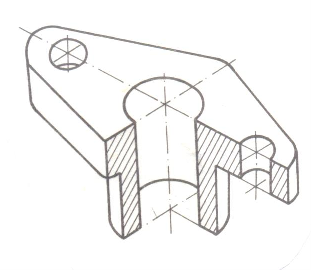

A) Zpracujte 3D model odlitku do výrobního výkresu, rýsujte do pracovního sešitu TD
B) Zvolte správně materiál, vytvořte jednoduchý pracovní postup, spočítejte řezné podmínky; výpočty a pracovní postup pište do PS TE;
