VYBRANÉ TABULKY PRO VÝPOČTY ŘEZNÝCH PODMÍNEK STROJNÍHO OBRÁBĚNÍ
TABULKY - OBSAH
Rozdělení materiálů podle obrobitelnosti
1) Materiály a třídy obrobitelnosti
2) Druhy obrábění a počet skupin obrobitelnosti
3) Zařazení materiálů do skupin obrobitelnosti
4) Skupiny obrobitelnosti litin podle struktury a tvrdosti
Řezné podmínky pro soustružení
5) Řezné podmínky pro soustružení tvárné oceli
6) Řezné podmínky pro soustružení litiny načisto
7) Opravné součinitele pro řeznou rychlost Kv1
8) Přídavky na obrábění
Řezné podmínky pro vrtání, vyhrubování a vystružování
9) Vrtání nepředvrtaných děr průchozích a do dna
10) Vrtání děr s předvrtáním
11) Vystružování vyhrubovaných děr
Řezné podmínky pro frézování
12) Frézování rovinných ploch čelní frézou
13) Frézování rovinných ploch válcovou frézou
14) Frézování rovinných ploch frézovací hlavou s břity z SK
15) Opravný součinitel pro materiály jiné obrobitelnosti Kv2
Tolerance délkových rozměrů
16) Toleranční pole jednotného hřídele, jednotné díry
Brusný nástroj
17) Složení brusného nástroje
Normalizovaný kužel
18) Normalizované nástrojové kužely - Morse
Závity
19) Řezné podmínky pro řezání závitů; použití nástrojů
"T" drážky
20) Rozměry pro frézování "T" drážky
Rozdělení materiálů podle obrobitelnosti.
1) Materiály a třídy obrobitelnosti
2) Druhy obrábění a počet skupin obrobitelnosti
Rozdíl
mezi jednotlivými třídami obrobitelnosti je dán koeficientem.
3) Zařazení materiálů do skupin obrobitelnosti

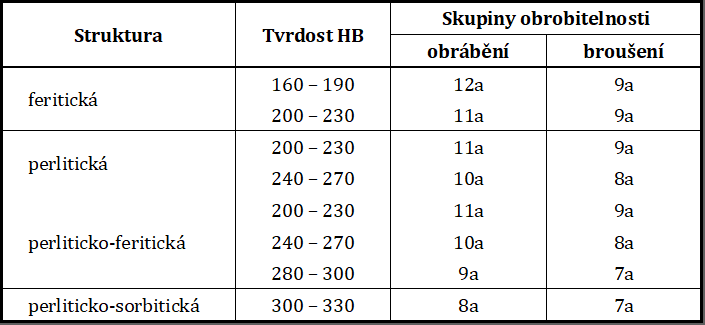

4) Skupiny obrobitelnosti litin podle struktury a tvrdosti
Řezné podmínky pro soustružení
5) Řezné podmínky pro soustružení tvárné oceli
Ra - jakost opracovaného povrchu (μm), a - hloubka řezu (mm), rε - poloměr špičky nože (mm),
v - řezná rychlost (m/min), f - posuv (mm za otáčku).
6) Řezné podmínky pro soustružení litiny načisto
7) Opravné součinitele pro řeznou rychlost - Kv1

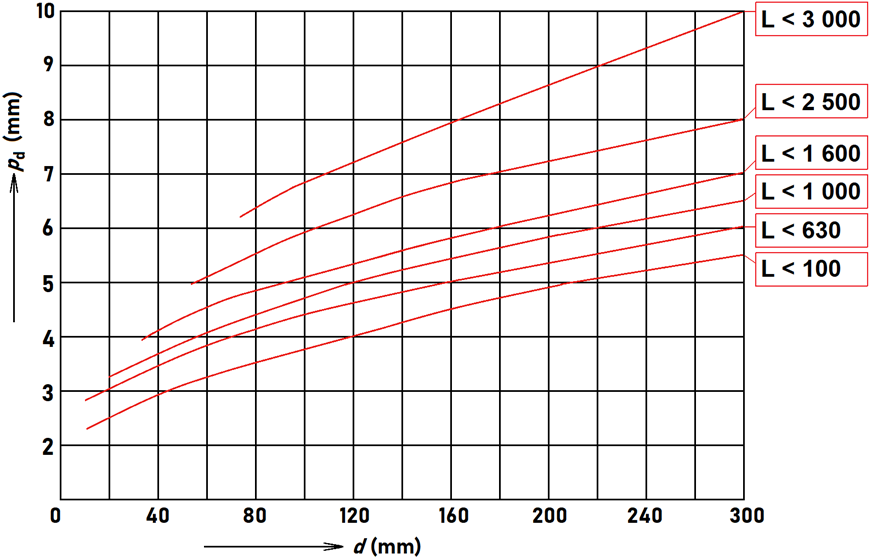

8) Přídavky na obrábění
pro soustružení předem obrobených ploch (povrch bez kůry)
a) hrubování b) načisto
Řezné podmínky pro vrtání, vyhrubování a vystružování
9) Vrtání nepředvrtaných děr průchozích a do dna
10) Vrtání děr s předvrtáním
11) Vystružování vyhrubovaných děr
Ra - jakost opracovaného povrchu (μm), a - hloubka řezu (mm), rε - poloměr špičky nože (mm),
v - řezná rychlost (m/min), f - posuv (mm za otáčku).
Řezné podmínky pro frézování
12) Frézování rovinných ploch čelní frézou
Ra - jakost obrobeného povrchu (μm); v - řezná rychlost (m·min-1); fz - posuv na zub (mm na zub); Pef - výkon (příkon) elektromotoru (kW)
Zdroj: [1], str. 736 - 741
13) Frézování rovinných ploch válcovou frézou
Ra - jakost obrobeného povrchu (μm); v - řezná rychlost (m·min-1); fz - posuv na zub (mm na zub); Pef - výkon (příkon) elektromotoru (kW)
Zdroj: [1], str. 736 - 741
14) Frézování rovinných ploch frézovací hlavou s břity z SK
Uvedené potřebné příkony jsou udávány pro hloubku třísky a = 1 mm, pro šířku frézování b = 10 mm, a to jak pro ostré břity (I), tak i pro otupené břity (II)
Trvanlivost ostří T (min):
Ocel T = 150 - 200, litina T = 150 - 250
Zdroj: [1], str. 742 - 745
15) Opravný součinitel pro materiály jiné obrobitelnosti - Kv2
Tolerance délkových rozměrů
16) Toleranční pole jednotného hřídele, jednotné díry
Broušení
17) Složení brusného nástroje
Normalizovaný kužel
18) Normalizované nástrojové kužely - Morse
Závity
19) Řezné rychlosti pro závitníky a závitové čelisti
"T" drážky
20) Hodnoty pro frézování T drážek
